自動電壓調節器

1、工作原理

自動電壓調節器是由AC-DC-AC變換器、刀開關QS、斷路器QF、接觸器KM以及補償變壓器組成。AC-DC-AC變換器采用全控型電力電子器件,可以實現能量雙向流動。刀開關QS是在檢修時切到旁路狀態。接觸器KM是在補償狀態下,斷開或接通負載用。自動電壓調節器通過采樣電網電壓,實時監測電網電壓是否偏離設定值,一旦偏離設定值,即控制AC-DC-AC變換器輸出與電網電壓極性相同或相反的電壓,調節串聯在主回路中補償變壓器的電壓幅值和極性,保證負載端電壓的穩定。


2、性能特點

?  采用新型電力電子技術,電壓無極調節,調節精度高,調節過程不閃斷。

?  變換器功率部分采用LCL濾波方式,濾波效果好,輸出中無高頻諧波注入負載,對其它系統和設備沒有干擾。

?  可按用戶要求調節補償電壓,調壓速度可以設置,且采用分相控制獨立調節輸出電壓,適應嚴重不平衡負載。

?  變換器采用模塊化設計,維護方便、擴展性好。

?  具備過載保護、軟/硬件過流保護、電網過/欠壓保護、過溫保護、頻率異常保護等,提高供電的可靠性。

?  具備限流輸出功能,能夠持續有效補償,不因超載而退出運行。

?  具有故障報警及記憶功能,可存儲30個故障天的故障記錄,在存儲范圍內,不限條數。

3、型號與外觀

20211129091119_85468

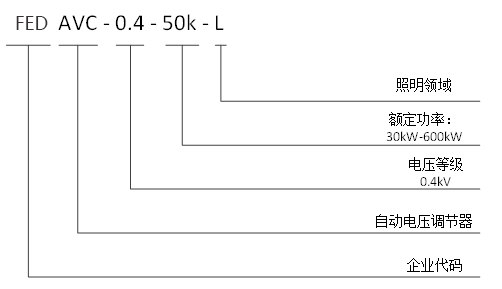

型號說明


自動電壓調節器

4、技術參數

項目

單相220V系列

三相380V+N系列

海拔高度

1500

1500

環境溫度

-20+50

-20+50

相對濕度

90%,月平均最低溫度25℃表面無凝露

90%,月平均最低溫度25℃表面無凝露

污穢等級

Ⅲ級以下

Ⅲ級以下

工作電壓

AC220V-20%+20%

AC380V-20%+20%

工作頻率

50Hz±5%

50Hz±5%

輸出

輸出電壓

220V±1%

220V±1%

調壓方式

無極、無觸點

無極、無觸點

調節方式

分相調節

分相調節

諧波電壓畸變率

1%

1%

效率

95%

95%

功率因數

0.5 滯后到 0.7 超前

0.5 滯后到 0.7 超前

SCR旁路

顯示

7寸觸摸屏,提供參數設置、功率信息顯示、故障記錄、歷史曲線等

7寸觸摸屏,提供參數設置、功率信息顯示、故障記錄、歷史曲線等

噪音

65dB

65dB

通訊方式

4RS485通信接口(支持 GPRS/WIFI 無線通訊)、以太網接口、USB接口

4RS485通信接口(支持 GPRS/WIFI 無線通訊)、以太網接口、USB接口

保護功能

過載、軟/硬件過流、電網過/欠壓、過溫、頻率異常保護等

過載、軟/硬件過流、電網過/欠壓、過溫、頻率異常保護等

散熱方式

強制風冷

強制風冷

進線方式

上進線、上出線

上進線、上出線

防護等級

IP20

IP20


5、規格型號

整柜裝置型號

常用型號

額定功率(kW

系統電壓(V

外形尺寸:寬**高(mm

冷卻方式

FED AVC-0.4-30k-L

30

400

600*400*1000

強制風冷

FED AVC-0.4-45k-L

45

400

600*400*1000

強制風冷

FED AVC-0.4-60k-L

60

400

750*550*1400

強制風冷

FED AVC-0.4-90k-L

90

400

750*550*1400

強制風冷

FED AVC-0.4-120k-L

120

400

900*700*1800

強制風冷

FED AVC-0.4-150k-L

150

400

900*700*1800

強制風冷
